热泵式空调制冷电路连接及电气故障实训装置
栏目分类：产品总目录 发布日期：2020-09-07 浏览次数：次
热泵式空调制冷电路连接及电气故障实训装置,热泵空调实训装置空调器微机自控实训：空调器单片机芯板电源电路，咨询热线13122891932
联系方式见右侧悬浮框
中人教仪厂专业为客户提供【热泵式空调制冷电路连接及电气故障实训装置,热泵空调实训装置】的实训室建设方案，对【热泵式空调制冷电路连接及电气故障实训装置,热泵空调实训装置】施行三包售后服务，如果您对我们的【热泵式空调制冷电路连接及电气故障实训装置,热泵空调实训装置】有不了解的地方，请咨询我们客服或来电咨询，我们将竭诚为您服务。

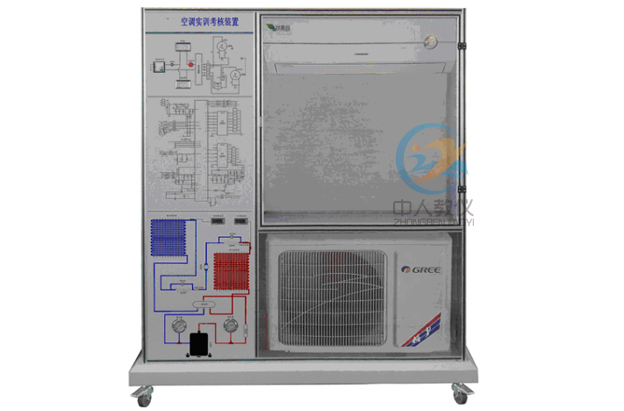

ZRLR-XLA热泵式空调制冷电路连接及电气故障实训装置
一、一般制冷电路连接及电气故障判断设备功能及实训项目
（一）初级基本技能实训1、制冷系统专用工具的基本操作
2、制冷系统管件焊接工艺
3、制冷系统的检漏操作
4、制冷系统压力检测
5、制冷系统的抽真空与充注制冷剂
（二）中级技能实训
1、空调主控板电路原理与元件认识
2、空调电器元件的测量及制冷系统运行检测
3、空调器制冷系统故障与分析
4、空调器电气故障检测与故障分析、诊断
（三）高级技能实训（设计、安装、调试及检修）
1、风速、红外测温仪测量
2、空调器微机自控实训：空调器单片机芯板电源电路、信息采集电路、输出驱动电路及I/O口的检测及外围电路故障判断与排除
（四）预设故障功能：故障点说明
1、室内温度传感器开路
2、室内温度传感器短路
3、室内管温传感器开路
4、室内管温传感器短路
5、室外温度传感器开路
6、室外温度传感器短路
7、摇摆步进电机开路
8、遥控器失灵
9、压缩机不工作
10、室外风机电机故障
11、四通阀不工作
12、室内风机故障
13、电源故障
14、晶振电路故障
15、复位电路故障
16、变压器及保险丝故障
二、设备选型
| 物 料 名 称 | 热泵式空调制冷电路实验台规 格 型 号 | 单位 | 需量 |
| 格力冷暖空调机 | KFR-23GW | 台 | 1 |
| 储液瓶 | MJ32JF2HP Φ130*290 | 个 | 1 |
| 过滤器 | EK-083 | 个 | 1 |
| 制冷手阀 | 1/4″ | 个 | 4 |
| 单向电磁阀 | FDF2A,1.7MPA/220V/6/5W 制冷专用(3MPa,6/4w) | 个 | 2 |
| 压力传感器 | STY-AJ(0-0.6MPa,0-0.35MPa) | 对 | 1 |
| 铜管 | φ8 | 米 | 8 |
| 铜管 | φ6 | 米 | 4 |
| 铜管三通 | Ф6 | 个 | 2 |
| 铜管弯头 | φ8 | 个 | 2 |
| 铜管三通 | Ф8 | 个 | 4 |
| 钠子(螺母) | Ф10 | 个 | 2 |
| 铜管安装扣 | Ф16 | 个 | 15 |
| 漏电断路器 | DZ47LE-32 32A 1P+N 正泰 | 个 | 1 |
| 信号指示灯 | XDN1 红 220V φ20 | 个 | 2 |
| 信号指示灯 | XDN1 绿 220V φ20 | 个 | 3 |
| 保险座 | 5*20 | 个 | 1 |
| 保险丝 | 5*20/15A | 个 | 1 |
| 电阻 | 1/4W 10K | 个 | 1 |
| 电阻 | 1/4W 8.2K | 个 | 1 |
| 船形开关 | 大 2*1 黑 | 个 | 2 |
| 船形开关 | 大 2*1 红 | 个 | 1 |
| 电压表 | 85L17-250V 光明 开孔尺寸70 | 个 | 1 |
| 电流表 | 85L17-10A 光明 开孔尺寸70 | 个 | 1 |
| 温度数显表 | JLWT-2B 0-99 开孔尺寸72×42 | 个 | 5 |
| 电源插座 | 3*3*3 泉泰 | 个 | 1 |
| 插座 | K2A42 红 | 个 | 37 |
| 插座 | K2A42 黄 | 个 | 2 |
| 插座 | K2A42 黑 | 个 | 5 |
| 船形插(公插) | 37T | 个 | 1 |
| 船形插(母插) | 37T | 个 | 1 |
| 船形插(外壳) | 37T | 个 | 1 |
| 电源插头 | 单相 1*3 | 个 | 1 |
| 继电器 | LY2J-200V/220VAC 8T | 个 | 1 |
| 继电器座 | PYF8A 15*59 8脚 | 个 | 1 |
| 视液镜 | 1/4″ | 个 | 1 |
| 接线端子 | TD-1520 | 个 | 1 |
| 线槽 | 4035 白色 | 条 | 2 |
| 焊片 | φ4.2 2000个/包 | 个 | 50 |
| 线比 | 开口 Φ1.5-3 | 个 | 40 |
| 电力电容 | 1UF/220V | 个 | 2 |
| 外牙接头 | 4转5 | 个 | 2 |
| 飞机脚 | 8A 塑料 | 个 | 10 |
| 面板 | 仪表面板 | 块 | 1 |
| 导线 | 0.5cm2 | 扎 | 1 |
| 导线 | 1.5cm2 | 米 | 30 |
| 风速仪 | 常用 | 个 | 选配 |
| 红外测温仪 | 常用 | 个 | 选配 |
