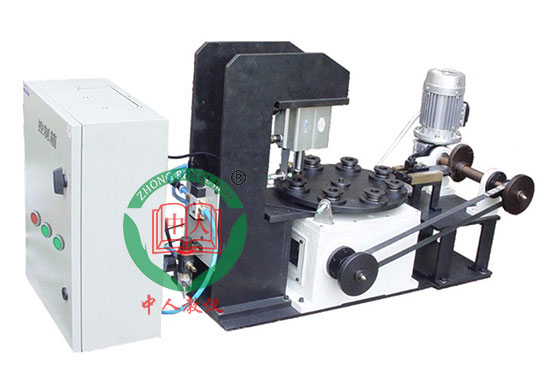

间歇送料及冲压实验装置,间歇送料机构实训设备是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下间歇送料及冲压实验装置,间歇送料机构实训设备。这样能对用户选型有非常大的帮助。
间歇送料及冲压实验装置,间歇送料机构实训设备实验项目内容:
1.绘制系统机构运动简图
2.了解机械的传动方案、各种零部件在机械中的应用及各种机械的基本结构;
3.通过对机械的传动方案及结构的分析，掌握机械运动方案和结构设计的基本要求，培养机械系统运动方案设计能力、结构设计能力和创新意识。
4.分析各机械的传动方案的特点，并提出实现同样功能的其它方案。
5.分析各种机构、零部件装置在设备上的应用，并提出可代用的方案。
6.通过拆装分析各种典型结构的形式，并指出哪些结构根据强度设计，哪些结构根据结构要求设计。
7.设计、绘制控制系统电气图
间歇送料及冲压实验装置,间歇送料机构实训设备主要技术特点:
该间歇送料及冲压实验装置适用于机械设计实验教学，具有鲜明的特点。
(1) 它对应课程的主要内
容,包含了各种常用机构和通用机械零部件;
(2) 具有工程实用背景，使用功能明显;
(3) 有良好的直观性;
(4)结构复杂程度适中，传动方案和结构有新颖之处。学生通过对装置的传动方案与结构的分析,可以掌握机械系统运动方案和结构设计的基本要求，培养机械系统运动方案设计能力、结构设计能力和创新意识。
主要配置及技术参数:
1.电动机:功率N=120 W转速n = 1400 r/min
2.电源: 380V +20% 50Hz
3.蜗杆减速器:传动比i=50、中心距a=30 mm
4.同步带传动:型号1200-5M-20
5.间歇送料: 28次/min
6.气源压力: 0.3 - 0.6 MPa
7.工作台尺寸:中340 mm
8.外形尺寸: 975 X 480 X 635 (mm)
