步进输送机实验装置,步进输送机实训装置是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下步进输送机实验装置,步进输送机实训装置。这样能对用户选型有非常大的帮助。

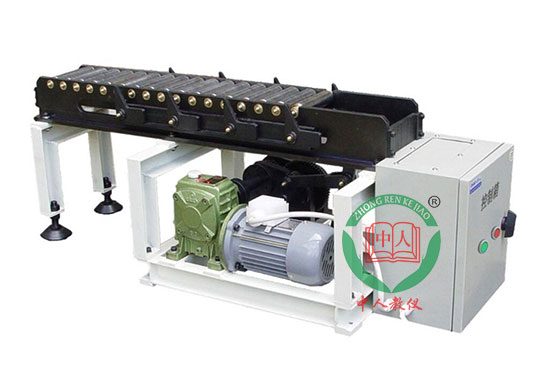

步进输送机实验装置,步进输送机实训装置

步进输送机实验装置,步进输送机实训装置实验项目内容:

1.绘制系统机构运动简图

2.了解机械的传动方案、各种零部件在机械中的应用及各种机械的基本结构;

3.通过对机械的传动方案及结构的分析，掌握机械运动方案和结构设计的基本要求,培养机械系统运动方案设计能力、结构设计能力和创新意识。

4.分析各机械的传动方案的特点，并提出实现同样功能的其它方案。

5.分析各种机构、零部件装置在设备.上的应用，并提出可代用的方案。

6.通过拆装分析各种典型结构的形式，并指出哪些结构根据强度设计，哪些结构根据结构要求设计。

7.设计、绘制控制系统电气图

步进输送机实验装置,步进输送机实训装置主要技术特点:

该步进输送机实验装置适用于机械设计实验教学,具有鲜明的特点。

(1) 它对应课程的主要内容,包含了各种常用机构和通用机械零部件;

(2) 具有工程实用背景，使用功能明显;

(3) 有良好的直观性;

(4) 结构复杂程度适中，传动方案和结构有新颖之处。学生通过对装置的传动方案与结构的分析，可以掌握机械系统运动方案和结构设计的基本要求，培养机械系统运动方案设计能力、结构设计能力和创新意识。

步进输送机实验装置,步进输送机实训装置主要配置及技术参数:

1.电动机:功率N= 180 W转速n= 1400 r/min

2.电源: 380V +20% 50Hz

3.蜗杆减速器:传动比i=50、中心距a=50

4.滑车往复速度: 14次/min

5.工作台尺寸: 900x155 (mm)

6.外形尺寸: 1370 x450 x485 (mm)
