透明液压实验台的用减压阀的减压回路是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下透明液压实验台的用减压阀的减压回路。这样能对用户选型有非常大的帮助。
透明液压实验台的用减压阀的减压回路
在定量泵液压系统中，溢流阀按主系统的工作压力进行调定，但控制系统需要的工作压力较低，润滑油路的工作压力更低，这时可以采用如图所示的减压回路，减压阀的出口压力可以在比溢流阀所调定的压力小的范围内调节。
透明液压实验台的用增压缸的增压回路
增压回路是用来使局部油路或个别执行元件得到比主系统油压高的压力，增压的方法很多，本实验是用增压缸的增压回路。
增压缸由大、小两个液压缸e和f组成，e缸中的大活塞和f缸中的小活塞用一根活塞杆连接起来，当压力油进入液压缸e的左腔，油压就作用在大活塞上，扒动大小活塞一起向右运动，这时f缸里就可产生更高的油压，其原理如下：作用在大活塞左端的力F和作用在小活塞右端的力Ff分别为(不计压力损失)
Fe=p X Ae
Pf=P fx Af
式中： P-------系统压力；
Ae-----大活塞的有效作用面积；
Af------小活塞的有效作用面积；
Pf-------液压缸的f的压力；
因为大小活塞由一根活塞杆连接在一起，而且运动基本上是匀速，所以力应该互相平衡，若忽略摩擦力等因素，则Fe=Ff，PAe=PfAf，即Pf=PAe/Af，由于Ae>Af，所以Pf>p.
图中辅助油箱的主要作用在工作油缸活塞上升的时候，油液可以通过单向阀进入f缸，以补充这部分管路的泄漏(即增压液压缸的活塞左长移时)。
实训设备特点：

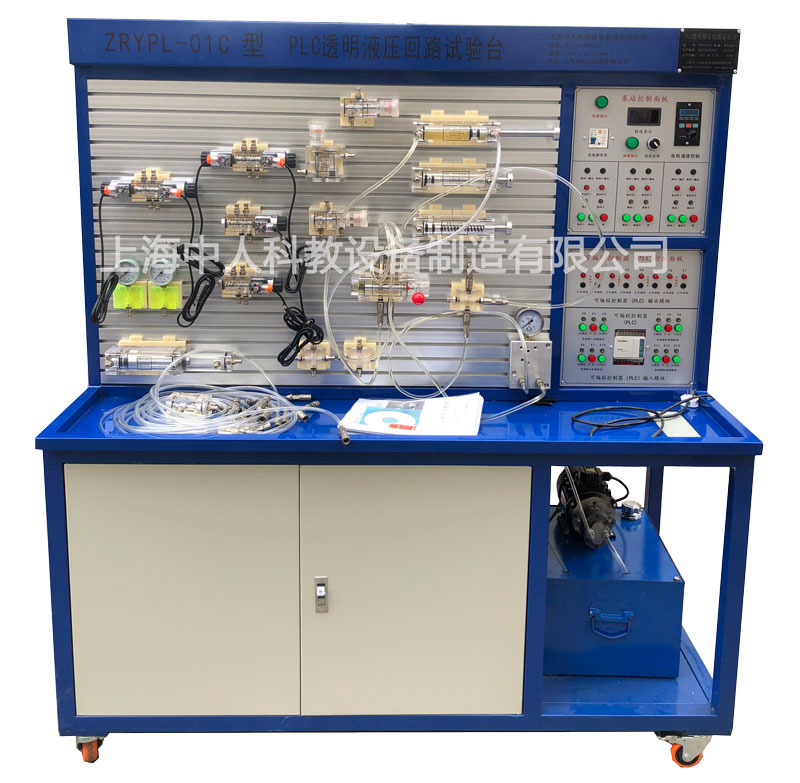

1、液压PLC控制实验台主要由实训桌、实训台、液压元件和电器控制器件、可编程控制器（PLC）等组件组成。
2、配备全常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件安放在铝合金型材面板上（面板带“T”沟槽形式的铝合金型材结构）。油路搭接采用快换接头，拆接方便，不漏油。
3、实训元件均为透明有机材料制成，便于了解掌握几十种常用液压元件的结构，性能及用途。掌握几十种基本回路的工作原理，实验组装回路快捷、方便。
4、电气主控单元采用PLC可编程序控制器控制，可与PC微机通讯实现微机智能控制，同时以液压回路为控制对象，加强对PLC控制可编程序控制器的学习及应用。
5、实验控制单元也可以采用独立的继电器控制单元进行电气控制，通过比较，突出PLC可编程序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
可完成的实验项目
1、用手动换向阀的换向回路。
2、用中位机能换向阀的用锁回路。
3、用液控平向阀的闭锁回路。
4、压力调定回路。
5、二级压力控制回路。
6、用减压阀的减压回路。
7、用增压缸的增压回路。
8、用H型换向阀的卸载回路。
9、进油节流调速回路。
10、回油节流调速回路。
11、调速齿轮泵的换向调速回路。
12、调速齿轮泵和调速阀组成的复合调速回路。
13、流量阀短接的速度换接回路。
14、用调速阀串连联的二次进给同路。
15、用调速阀并联的二次进给同路。
16、用顺序阀的顺序动作回路。
17、用压力继电回的顺序动作回路。
18、用行程开关控制的顺序动作回路。
19、用行程换向阀的顺序动作回路。
20、串联液压缸的同步回路。
21、用先导型溢流阀控制的换向回路。
想了解更多的产品：透明液压实验台
