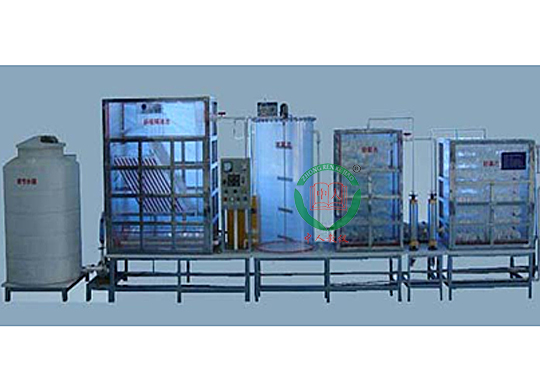

工业有机废水处理成套实验装置,有机废水处理实训设备

一、工业有机废水处理成套实验装置,有机废水处理实训设备实验原理和目的：

   高浓度有机工业废水主要特征为：污染物浓度高，COD可达几万甚至几十万mg/L;组成复杂，常常含有有毒有害有机物质及重金属；B/C低，不易生物降解；水温高等。

本试验选用“气浮”+“微电解”+“UASB”的处理工艺对高浓度工业废水进行处理使其达标排放。

微电解：

微电解（micro-electrolysis）技术，又称内电解、铁还原、铁炭法、零价铁法、铁屑过滤法等技术，是被广泛研究与应用的一项废水处理技术。其主要通过（1）氧化还原反应（2）原电池反应(3)电化学富集（4）物理吸附（5）铁离子的混凝沉淀等作用实现大分子有机物的断链、去除废水中各种颗粒金属离子、促进污染物的吸附凝聚、提高废水的可生化性等。

UASB：升流式厌氧污泥床(UASB)反应器是处理高浓度难降解废水的主要厌氧工艺。待处理的废水被引入UASB反应器的底部，向上流过絮状或颗粒状污泥组成的污泥床。随着污水与污泥相接触而发生厌氧反应，产生沼气(主要是甲烷和二氧化碳)引起污泥床扰动。在污泥床产生的气体中，有一部分附着在污泥颗粒上，自由气泡和附着在污泥颗粒上的气泡上升至反应器的顶部，撞击到脱气挡板的底部，这引起附着的气泡释放，脱气的污泥颗粒沉淀回到污泥层的表面。自由气体和从污泥颗粒释放的气体被收集在反应器顶部的集气室内。液体中包含一些剩余的固体物和生物颗粒进入到沉淀室内，剩余固体和生物颗粒从液体中分离，并通过反射板落回到污泥层的上面。

通过本实验希望达到以下目的：

1、掌握高浓度工业废水处理的一般流程；

2、加深理解该实验的原理；

     3、了解该实验的工艺流程、技术参数，提高学生的理论和实践知识。

二、工业有机废水处理成套实验装置,有机废水处理实训设备主要技术指标及参数：

1、环境温度：  5℃～40℃

2、处理水量：  5～12L/h

3、调节池：      HRT    3～5h

4、混凝池：      HRT    3～6h

5、气浮池：      HRT    1～1.5h

6、中间调节池：       HRT    3～5h

7、微电解曝气池：   HRT    3～6h

8、中和池：         HRT     1～3h

9、竖流式二沉池：   HRT    2～4h

10、UASB：       HRT     4～8h

11、接触氧化池：    HRT    6～14h

12、斜管沉淀池：    HRT    2～4h

13、进水水质：         CODcr       4000～8000mg/L           出水水质：    CODcr       80～160mg/L

14、进水水质：         BOD5         1000～3000mg/L           出水水质：    BOD5         10～30mg/L

15、进水悬浮物：     SS   1000～2000mg/L         出水悬浮物：  SS         15～30mg/L

16、pH值：      5～8

17、装置外形尺寸：11000mm×550mm、

18、工作电源：AC220V±10%、50Hz，单相三线制，功率5000W，安全保护：具有接地保护、漏电保护、过流保护、

三、工业有机废水处理成套实验装置,有机废水处理实训设备主要参数及配置：

预处理 一级处理 二级处理 三级处理、可以连接使用、也可单独使用。

1、原调节水箱1只：白色聚乙烯材质、100L、底板上安装有放空阀，方便将水排净；

2、中间调节水箱3只：白色聚乙烯材质、60L、底板上安装有放空阀，方便将水排净；

3、清水箱1只：白色聚乙烯材质、60L、底板上安装有放空阀，方便将水排净；
4、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率25W、转速120rpm）、（含调速器1只）

5、加药混凝池1套、透明有机玻璃材质、壁厚10mm，300×300×400mm、带电机搅拌装置1套、

6、竖流式气浮池处理1套、有机玻璃材质、壁厚8mm，Ø350×600mm、带电机刮渣装置1套、

7、催化氧化处理1套、有机玻璃材质、壁厚6mm，Ø150×1000mm、含臭氧机（产气3克）1台、

8、微电解处理1套、透明有机玻璃材质、壁厚8mm，Ø350×500mm、含铁碳1批、

9、中和池1套、透明有机玻璃材质、壁厚10mm，350×300×400mm、

10、竖流式二沉池1套、透明有机玻璃材质、壁厚8mm，Ø300×400mm、

11、UASB厌氧柱1套、带夹套保温、有机玻璃材质、壁厚8mm，Ø250×2000mm、上部为三相分离器，其上有进水阀、排泥阀、出水阀、气阀、UPVC取样阀5个等。配附件有304不锈钢加热恒温水浴1套、〈一般保持35－45度〉、循环恒流水泵1台（最高扬程10m、额定流量12L/min、功率90W）、温度控制系统1套（控温精度：±1℃）、PT100温度传感器1个；

12、接触氧化池1套、有机玻璃材质、壁厚10mm，350×300×600mm、带曝气装置、半软性填料

13、幅流式沉淀池1套、透明有机玻璃材质、壁厚8mm，Ø300×400mm、带电机搅拌装置1套、

14、活性炭吸附柱2套、透明有机玻璃材质、壁厚6mm，Ø100×2000mm、含活性炭填料1批

15、过滤柱深度处理2套、透明有机玻璃材质、壁厚6mm，Ø100×2000mm、含石英砂填料1批

16、防腐蚀提升磁力水泵8台、流量：16～19（L/min)、扬程：2.7～3.4（m）功率20W；

17、加药计量蠕动泵2台、流量范围：0.008-460mL/min、配有机玻璃加药箱2只、

18、空气压缩机1台（电源 220V 、功率550W、最大气量：36L/min、气量容积8L）、

19、气泵2台、功率：40 W、最大气量：16L/min、

20、流量测量与调节：转子流量计6只、（LZS-15、量程6~60L/h）

21、流量测量与调节：气体流量计3只、（LZB-10、量程250~2500L/h）

22、自动控制器 1套、

23、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、线管等组成，

24、配套UPVC连接管道和阀门（中财品牌）。
