技术标题：[汽车发动机电控系统实训考核装置,汽车发动机电控综合实训教学设备]
汽车发动机电控系统实训考核装置,汽车发动机电控综合实训教学设备是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下汽车发动机电控系统实训考核装置,汽车发动机电控综合实训教学设备。这样能对用户选型有非常大的帮助。
汽车发动机电控系统实训考核装置,汽车发动机电控综合实训教学设备
一．汽车发动机电控系统实训考核装置,汽车发动机电控综合实训教学设备产品简介

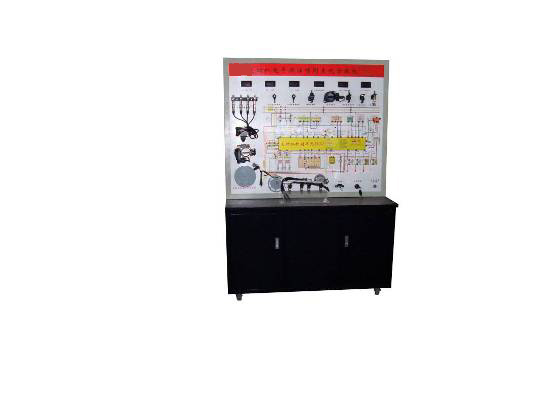

本产品选用B5汽车发动机电控控制系统实物，展示汽车发动机电控控制系统的结构与原理；面板上绘有完整的发动机电控控制系统的电路图，设置有检测端子，可通过仪器仪表检测各种信号参数如电压、电阻、频率等。本示教板功能齐全、操作方便、安全可靠。适用于中高等职业技术院校\普通教育类学院和培训机构对汽车发动机电控控制的理论和维修实训的教学需要。 本实训台功能齐全、操作方便、安全可靠。
1．适用于各类型院校及培训机构对汽车发动机电控控制系统理论和维修实训的实训教学需要。 2．适用于各类型院校及培训机构对汽车发动机电控控制系统模块单元教学需要。
3．适用于汽车理实一体化教学模式的教学需要。
4．适用于现场教学的教学模式的教学需要。
5．适用于行动导向教学模式的教学需要。
6．适用于工艺化教学模式的教学需要。
7．适用于三位一体化（课堂、现场、实验有机融合）教学模式的教学需要。
8．适用于模块化教学模式的教学需要。
9．适用于汽车职业技能鉴定考核的需要。
10．适用于汽车发动机电控控制系统模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。
三．汽车发动机电控系统实训考核装置,汽车发动机电控综合实训教学设备结构组成
发动机电控单元、防盗控制单元、防盗钥匙、发动机各类传感器、发动机各类执行器、检测端子、故障设置系统、12V开关电源、大型彩色喷绘电路原理图、控制面板、原车诊断座、可移动台架、使用说明书等。
▲设备具体配置及附件详见配置清单说明。
1．可运行汽车发动机电控控制系统，展示汽车发动机电控控制系统的组成结构及原理。
2．操纵控制开关，可真实演示汽车发动机电控控制系统的工作过程。可调点火与喷油频率，方便学习发动机电控系统结构与原理、发动机电控系统故障检测诊断与排除。
3．安装原车诊断座，可读取故障码与数据流、系统匹配调整等实际操作。
4.故障模拟系统可模拟实际运行工况，设置多种实车电器系统常见故障（常规：1-36个），故障点内容及类型可根据用户调整。
5．用LED 灯显示电源工作状态、发动机点火与燃油喷射等系统工作状态。数字电压表实时显示传感器与执行器的变化，喷油器脉冲等各执行元器件用LED 灯显示工作状态。
6.面板上安装有检测端子，可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率、波形信号等。
7．面板上绘有原车一致的彩色UV平板喷绘电路图，4mm铝塑板直接喷绘彩色原理图（UV平板喷绘原理面板质保多年不变色），学员可直观对照原理电路图和系统实物，认识和分析系统的工作原理。 8．指针式油压表指示燃油压力值；指针式真空表指示真空压力值。
9．发动机防盗及节气门体匹配操作，对比防盗工况与正常工况。个别因发动机型号不同，功能有所变化。
10．实训台加装电源总开关、转动部件防护罩等安全保护装置。
11．实训台底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺，带万向自锁脚轮装置。
12. 配备有使用说明书、实验指导书等相关资料。
▲13．JDQC-Software-09，系统与学校校园网管理平台系统数据无缝整合，B/S架构，采用先进的RIA富有媒体网络技术，整套系统采用实况录像与三维动画结合，充分展示了实用性与真实性；本产品还配有丰富的课件内容，减轻教师工作压力，实现教材与课件同步施教的目的；符合未来数字化校园建设标准；系统无节点限制，可满足无限量PC机及学员时在线正常访问，在局域网和互联网上均可使用；系统平台只需要在服务器上进行部署，客户端无需安装应用程序，方便学校的系统维护工作和系统平台使用者的日常操作。资源库涵盖世界各系车型的维修手册资源，并具有三维、动画、视频功能；
五．使用环境
室外温度 -50℃～50℃
交流电源 220V
工作电源 输入交流220V，输出+12V直流电源；
排污配套 无
气压配套 无
油料配套 无
电解液 无
