挖掘机电液控制系统实训台,挖掘机电气控制实训装置是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下挖掘机电液控制系统实训台,挖掘机电气控制实训装置。这样能对用户选型有非常大的帮助。

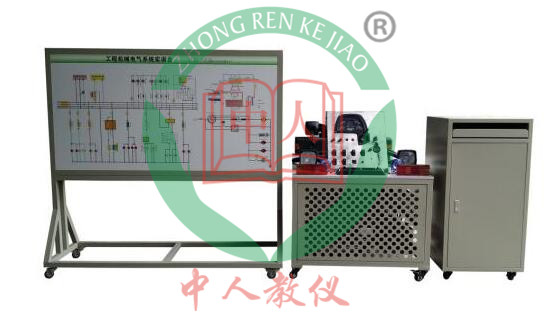

挖掘机电液控制系统实训台,挖掘机电气控制实训装置

挖掘机电液控制系统实训台,挖掘机电气控制实训装置以挖掘机整机全车电器实物为基础，展示灯光系统、仪表系统、柴油发动机电气控制系统、起动系统、充电系统、喇叭系统、各传感器与执行器的组成结构和工作原理及过程。适用于培训机构、中高等职业技术院校及普通教育类学院和培训机构对挖掘机全车电器系统的理论和维修实训的教学需要。

挖掘机电液控制系统实训台,挖掘机电气控制实训装置功能齐全、操作方便、安全可靠。

二．挖掘机电液控制系统实训台,挖掘机电气控制实训装置主要用途

1．适用于各类型院校及培训机构对挖掘机电器理论和维修实训的实训教学需要。

2．适用于各类型院校及培训机构对挖掘机电器模块各单元教学需要。

3．适用于挖掘机理实一体化教学模式的教学需要。

4．适用于挖掘机职业技能鉴定考核的需要。

5．适用于挖掘机电器各模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。

三．挖掘机电液控制系统实训台,挖掘机电气控制实训装置结构组成

挖掘机灯光系统、仪表系统、柴油发动机电气控制系统、起动系统、充电系统、喇叭系统、各传感器与执行器、点火开关、故障设置系统、移动台架等。

四．挖掘机电液控制系统实训台,挖掘机电气控制实训装置功能特点

1．可运行挖掘机全车电器系统，展示挖掘机全车电器系统的组成结构及原理。

2．操纵各种电器开关及按钮，可真实演示挖掘机电器各系统的工作过程。

3．执行元器件用LED 灯显示工作状态。

4．面板上绘有彩色UV平板喷绘电路原理图，学员可直观对照电路原理图和实物，认识和分析挖掘机电器各系统的工作原理。

5. 面板上安装有检测端子，可直接在面板上检测挖掘机电器各系统电路元件的电信号，如电阻、电压、电流、频率、波形信号等。

6．挖掘机电液控制系统实训台,挖掘机电气控制实训装置面板上绘有的彩色喷绘电路原理图，4mm铝塑板直接喷绘彩色原理图（UV平板喷绘原理面板质保多年不变色），学员可直观对照原理电路图和系统实物，认识和分析各控制系统的工作原理。

7．挖掘机电液控制系统实训台,挖掘机电气控制实训装置加装蓄电池的电源总开关、转动部件防护罩等安全保护装置。

★8.实训系统：基于C#和JS语言编程设计，用户自行根据电脑配置选择不同的交互界面大小，可选流畅画质，中等画质，完美画质等六级画质等级。可选择齿轮轴系、蜗杆轴系等十多种挖掘机轴系机构进行安装、拆卸、装配、零部件测量、考核等。零件拆装的步骤过程中有智能提醒，并经过渲染和润色，使模型看起来与真实部件一般无二，设有非标零件库、标准零件库、测量工具库供拆装选择。配有实验的目的、步骤、要求等集成的电子实验考核题及指导书。使用考核功能时，出题供学生回答，当学生答完题目时给出考核分数。可以进行全方位旋转、放大、缩小观看其细节。实现轮系机构、空间机构、平面机构的虚拟拆装、三维动画演示、爆炸图展示，保存、读取装配记录，各机构的单一零件展示，可进行平面自由度的计算

★为防止虚假应标，投标时提供本系统的部分源文件进行真实性验证，并进行现场演示。若提供的源文件部分非本实训系统的，一经发现立刻取消投标资格。

9．实训台底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺，带万向自锁脚轮装置。

10. 挖掘机电液控制系统实训台,挖掘机电气控制实训装置配备有使用说明书、实验指导书等相关资料。

11.无线触控屏智能化故障设置和考核系统

触控操作职业教育多功能综合一体机”故障设置和考核系统”界面,可实现故障设置、故障模拟、学员考核与评份、故障排除等功能。

故障设置和考核系统采用最新 MCU 技术 RAM 处理芯片的数字化集成电路板与配套无线故障设置控制系统，系统稳定、不易感染病毒。

u 控制模块(PC 控制终端或手持移动控制终端)和驱动模块(智能故障设置驱动盒)分离，避免复杂连线干扰控制器，系统更加可靠。

u 驱动模块内置智能故障设置控制系统，配有专用新型无线数据传输模块(可插拔型)和RS232 串行通讯接口，可无线组网通讯和 RS232 有线通讯。

u 手持移动控制终端采用 7 寸高清晰彩色液晶触控屏，中文菜单式触控操作界面，人机对话友好。手持移动控制终端可控制任意一台带驱动模块的实训设备。

u 手持移动控制终端不联网时可作单机操作，当带驱动模块的实训设备无线组网时，手持移动控制终端可无线进网作为联网终端，可作学生机登录实训与考核的操作终端，也可作教师机登录出题设故的操作终端。

u 可通过 PC 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，教师与学员界面分开，教师通过密码进入教师界面出题，学员在普通界面答题。(注：教师与学员设故与排故界面原理图与设备面板原理图完全一致)

u 可自由设定任意一处与汽车电控模块引脚有关的各种常见故障，故障类型包括：线路断路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。

★所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网，实现远程集中管理。

u 用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、远程起动、信息反馈、考核评分等功能。

12.检测与诊断系统模块

将职业教育多功能综合一体机与实训设备连接;触控操作汽车职业教育多功能综合一体机”检测与诊断系统”界面,可读取汽车设备故障码、故障码清除、读取车辆数据流、动作测试及特殊功能等。

功能特点:

1）设备系统诊断

2）读取系统版本信息

3）读取故障码

4）清除故障码

5）读取数据流信息

6）动作测试

7）特殊功能

8）数据流波形显示

9）维修资料库(操作使用与实训指导书)

13.传感器与执行器波形等检测及诊断模块系统

触控操作职业教育多功能综合一体机“波形检测”界面,可实现波形检测、波形保存、波形分析、三用表等功能。

（一）硬件资源：

★采用7吋彩色触摸屏作为学生终端

（二）虚拟仪器部分：

1、终端部分（装实训设备上）同时配有虚拟示波器、虚拟频谱仪、虚拟三用表、电源管理。

2、可选电路分析基础、模拟电子技术、通信电子电路、数字电子技术、信息信号处理、电子测量与仪器、传感器与自动控制原理等实验模块，从而完成相关课程实验和构建工程测控系统。

3、参数：

A.双踪存贮示波器，多种同步方式，存贮深度可编程；

通道数：2路

带宽：20MHZ

分辨率：8位

电压范围：-10~+10V

存贮深度：64K

B.频谱分折仪；

C.数字三用表

★（三）主服务器说明

主服务器材料用linux操作系统，并用php+mysql实现web操作。在任何可接入网络的pc机上都可以连入服务器，可以实现远程控制

完成以下功能：

1、管理学生账号，管理实验，接收学生作业，批改学生作业，远程开关终端设备。

2、密码设置界面，用于修改web界面的登入密码。

3、网络设置界面，用于设置服务器的ip地址。

4、设备管理界面，用于添加，删除，开关终端设备。

5、院系设置界面，用于添加，删除，修改院系信息。

6、班级设置界面，用于添加，删除，修改班级信息。

7、学生设置界面，用于添加，删除，修改学生信息。

8、实验项目界面，用于添加，删除，修改，统计实验信息。

9、实验管理界面，用于查询，批改学生实验情况。

（四）学生终端部分说明

1、终端部分包括实验仪器，远程控制两部分。

2、实验仪器部分包括示波器，三用表，频谱仪，学生可以将实验结果发送到服务器端，老师在服务器端批改作业。

3、远程控制，可以接收服务器端的命令，将设备关闭或打开。

五．外形与颜色

设备外形: 1240×650×1700mm (长×宽×高)

设备颜色：7032/亚光灰/深灰（用户可选择各种颜色）

六．技术指标

动力电源：220V交流电压；

工作电压：12V直流电压；

工作温度：-50℃～50℃；

蓄电池：60AH/12V

五、配置清单

序号	名称	规格型号	单位	数量
1	面板	装有各种检测端子以及彩色电路图	套	1
2	点火开关		个	1
3	组合仪表	原车	套	1
4	组合开关	原车	套	1
5	左右前大灯总成	原车	套	1
6	左右前雾灯	原车	套	1
7	左右转向灯	原车	套	1
8	左右转向边灯	原车	套	1
9	左右组合尾灯	原车	套	1
10	牌照灯	原车	套	1
11	灯光开关	原车	套	1
12	刹车灯开关	原车	套	1
13	倒车灯开关	原车	套	1
14	危险灯开关	原车	套	1
15	线束		套	1
16	雨刮总成	原车	套	1
17	雨刮控制继电器	原车	个	1
18	喷水电机	原车	套	1
19	喷水壶	原车	套	1
20	喇叭	原车	个	2
21	喇叭继电器	原车	个	1
22	雾灯继电器	原车	个	1
23	起动机总成	原车	台	1
24	发电机总成	原车	台	1
25	三相异步电动机	YT 100L1-4	台	2
26	蓄电池		台	1
27	保险丝盒		个	1
28	电源总开关	50A	个	1
29	水温传感器		个	1
30	燃油表传感器		个	1
31	压力传感器		个	1
32	空调运行控制系统		套	1
33	移动台架(带自锁脚轮装置)	1740×650×1700mm(长×宽×高)	台	1
34	职业教育多功能综合一体机		套	1
35	检测与诊断系统模块		套	1
36	传感器与执行器波形等检测及诊断模块系统		套	1
37	教师手册		套	1
38	合格证与保修卡		套	1
