仿真扶梯模型,透明扶梯模型是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下仿真扶梯模型,透明扶梯模型。这样能对用户选型有非常大的帮助。

仿真扶梯模型,透明扶梯模型

一、仿真扶梯模型,透明扶梯模型概述

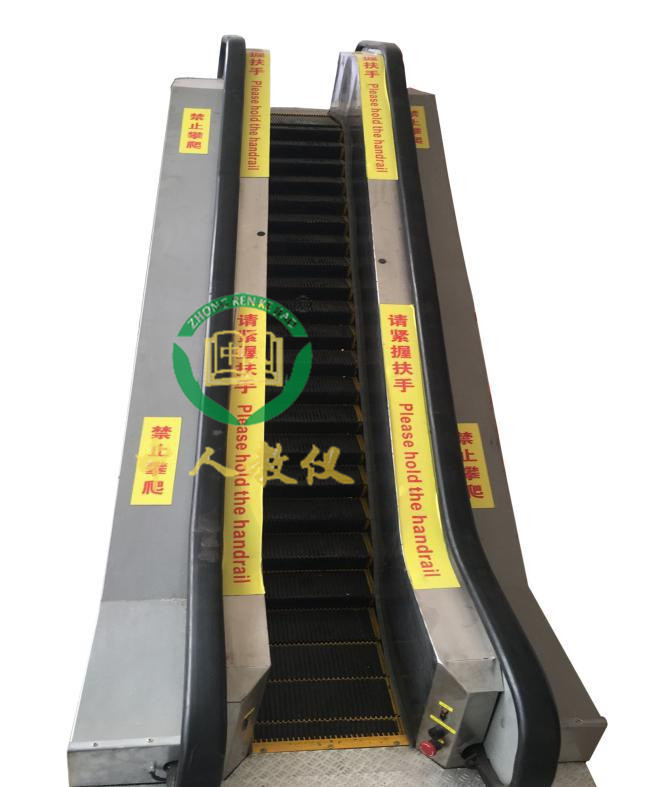

扶梯模型,透明扶梯模型,教学扶梯,自动扶梯模型，适用于职业院校、中职院校电梯技术专业学员进行自动扶梯梯级拆装、操纵和维修保养实训教学训练。本实训设备采用工业用铝型材组装成扶梯桁架，梯级踏板系统、扶手带系统、曳引机系统，设备台架、安全检测系统，电气控制控制系统等。

二、仿真扶梯模型,透明扶梯模型技术参数

1、输入电源：三相四线（或三相五线）AC380V±10% ，工频50Hz；

2、工作环境：环境温度范围为-5℃～+40℃，相对湿度＜85%（25℃）；

3、整机容量：≤2.5kVA；

4、扶梯尺寸：4000mm（长）×1200mm（宽）×1400mm（高）；

5、提升高度：300mm；

6、控制方式：PLC或微机控制。

7、安全保护：具有保护接地、过载、过流、漏电流保护功能，安全符合国家标准。

三、仿真扶梯模型,透明扶梯模型主要配置清单

配套工具清单

四、自动扶梯教学仿真软件：

本软件采用3DPDF虚拟仿真技术，3D PDF结合了元数据，文字，图像，视频和表单的动态PDF文档（即加入三维动画的交互式PDF文档），包含丰富的3D数据。软件界面生动美观、易学易用，可以提高教师教学和学生学习的兴趣，加深学生对知识的理解和运用。软件通过三维拆卸动画、三维装配动画、模拟拆装等方式，生动地展示了扶梯梯级机构、桁架结构、驱动主机等模块的拆卸和装配过程。可实现以下功能：

1.虚拟交互式拆卸动画，均按机械结构顺序进行，每一步都有动画和详细的拆卸文字介绍。

2.软件可自由的对模型进行旋转、缩放、平移、隐藏、隔离、显示等操作，设有旋转模型、缩放模型、移动模型、隐藏所选、隔离所选、全部显示、全屏切换、等按钮。

3.软件播放功能：设有第一步、上一步、播放全部、下一步、末一步等按钮。

4.自动扶梯各机构原理的基本知识及介绍

5.自动扶梯的工作原理动画演示

6.自动扶梯梯级的虚拟拆装、三维动画演示。

7.自动扶梯驱动主机虚拟拆装、三维动画演示。

8.自动桁架结构的虚拟拆装、三维动画演示。

电梯与扶梯检修安装仿真软件：软件采用三维仿真的形式，培养学生的动手能力，软件基于C#和JS语言编程设计，软件内的模型均采用3D模型，由3Dmax制作而成，并经过渲染和润色，使模型看起来与真实部件一般无二，设有工具库、部件库、劳保用品库，内部工具可选，可恢复默认位置与放弃步骤，可进行以下三维实验：检修装置安装位置操作、检修速度答题、检修操作、安全钳安装、测量安全钳与导轨工作面的间隙、调整间隙操作、扶梯梯级安装、梯级辅轮安装、紧固梯级操作、梯级安装检查、选定地坎槽中心线、地坎其余组件拼装。

五、仿真扶梯模型,透明扶梯模型实训项目

1、认识自动扶梯的组成结构名称及作用（涨紧装置、梯级、梯级导轨、扶手带、牵引链、梳齿板、驱动装置等）。

2、认识自动扶梯安装保护装置的作用、安装位置。（曳引链条断裂保护装置、梳齿异物保护装置、扶手带入口安全保护装置、梯级下沉保护装置、驱动链断链保护装置、扶手带断带保护装置、辅助制动器、机械锁紧装置等）

3、自动扶梯的基本安全操作与使用；

4、梯级的拆装操作；

5、梳齿板的调整；

6、梳齿前沿板的调整；

7、扶手带的张紧的调整；

8、梯级链张紧的调整；

9、驱动链的调整；

10、制动器的调整；

11、附加制动器的调整；

12、维护保养前的基本安全知识操作与；

13、日常维护保养；

14、自动扶梯紧急救援；

15、自动扶梯安全回路故障查找及排除；

16、自动扶梯检修电路故障查找及排除；

17、自动扶梯安全监控电路故障查找及排除；

18、自动扶梯动力电路故障查找及排除；

19、自动扶梯控制电路故障查找及排除。
