数控铣床综合实训考核装置,数控铣床实验教学设备是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下数控铣床综合实训考核装置,数控铣床实验教学设备。这样能对用户选型有非常大的帮助。
数控铣床综合实训考核装置,数控铣床实验教学设备是我公司继ZR数控机床实验台系统推出后，面向市场开发的又一数控培训设备。适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、数控技术应用、机械加工等专业和非机电类专业的必修课程模块《数控设备维修》、《数控加工技术》或选修课程模块、《机床电路维修》的教学与实训。还适合职业培训学校的安装、维修电工高级班，安装、维修电工技师班，安装、维修电工高级技师班和铣床工中、高级和技师的培训和鉴定。
数控铣床综合实训考核装置,数控铣床实验教学设备具有以下独特优点：
● 该装置采用开放式结构、模块化设计，既可用于教学、用于操作演示也可用于现场装卸训练
● 以市场占有率最高的SIEMENS数控系统为实训对象
● 学生掌握数控控制原理，使得受训者在机械、电气等诸方面得到现场般的训练，使其留下深刻的印象
● 涉及的内容丰富：数控系统、伺服单元、变频器、逻辑控制、低压电器、主电机、机械安装等
● 柜内电器排布与选型完全按照现行机床生产厂家的模式
● 结构新颖，造型美观，采用生产型机床，使学生直接对金属制品进行生产加工。
● 电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程，达到工业生产现场实习效果。
一、数控铣床综合实训考核装置,数控铣床实验教学设备产品组成部分

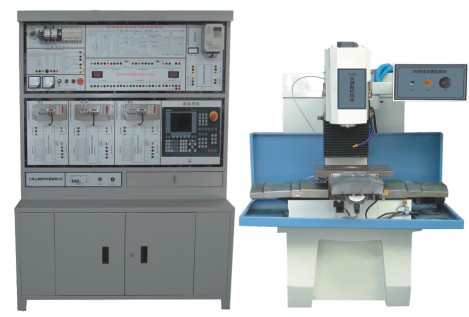

ZRSKX-03B型数控铣床综合实训考核装置是由西门子（SINUMERIK 802C base line）数控系统、机床电气控制接口板、主轴变频调速实验板、全数字交流伺服驱动及伺服电机运行及电机输入输出模块、开关电源以及ZR-240教学生产两用型数控铣床等组成。
二、数控铣床综合实训考核装置,数控铣床实验教学设备可开设的实验实训考核项目
▲ 数控铣床802C系统操作编程实验（配ZR240铣床）
▲ 主轴变频单元的运行与故障诊断实验
▲ 全数字交流伺服电机运行与故障诊断实验
▲ 数控铣床电气控制设计与分析实验
▲ 数控各单元的连接、控制与故障诊断实验
▲ 低压电气元件的原理、性能和接线实验
▲ PLC、编程、接线及在数控机床中的应用
▲ 数控铣床的冷却与照明及故障诊断实验
▲ 数控机床RS232通讯实验
▲ 数控机床电子手轮实验
▲ 丝杆螺距误差补偿实验
▲ 数控铣床故障设计排除考核28项
|
主轴钻夹头装夹范围 |
3、4、6、8、12mm |
|
主轴转速范围 |
150－5000rpm |
|
主电动机功率 |
0.55kw |
|
工作台面积（长X宽） |
400mm×240mm |
|
工作台三向行程（X、Y、Z） |
400×200×250mm |
|
T型槽数及宽度 |
3×12mm |
|
重复定位精度 |
0.005 mm |
|
机床外形尺寸：长×宽×高 |
1120×1170×1500mm |
|
重量 |
500kg |
四、数控铣床综合实训考核装置,数控铣床实验教学设备技术性能：
1、输入电源：三相四线制380V交流电源。
2、结构：考核柜为铁质钣金喷塑结构，坚固耐用；
3、工作环境：温度-10℃–+40℃
4、整机功耗：＜3KW
5、考核柜尺寸：1370×600×1890mm
