曲柄导杆滑块机构动态测试及设计实验台的实验步骤是专门为用户解决疑难问题的，非常具有代表性，在客户进行产品选型前，我们一般建议用户先看下曲柄导杆滑块机构动态测试及设计实验台的实验步骤。这样能对用户选型有非常大的帮助。
一、引言
曲柄导杆滑块机构是一种常见的平面连杆机构，广泛应用于各种机械系统中。为了深入了解其动态性能，进行动态测试及设计实验是必要的。本文将详细介绍曲柄导杆滑块机构动态测试及设计实验台的实验步骤。
二、实验准备
搭建平面机构：根据实验要求，选择合适的曲柄、导杆和滑块，并按照正确的连接方式搭建平面机构。确保机构的结构尺寸符合设计要求。
安装打点计时器和运动分析器：在实验台上安装打点计时器，用于记录机构运动过程中的时间信息。同时，安装运动分析器，用于实时监测机构的位置、速度和加速度等运动参数。
三、实验步骤
机构运动分析：通过运动分析器，观察并记录机构在不同时刻的位置、速度和加速度等运动参数。分析机构的运动规律，为后续的动态测试和设计提供依据。
动态测试：在机构运动过程中，通过打点计时器记录时间信息。结合运动分析器记录的运动参数，分析机构的动态性能，如响应速度、稳定性等。
机构优化设计：根据动态测试结果，对曲柄导杆滑块机构进行优化设计。调整机构的结构尺寸、材料等参数，以提高机构的动态性能。
实验验证：将优化后的曲柄导杆滑块机构重新进行动态测试。对比优化前后的动态性能，验证优化设计的有效性。
四、实验结果分析
对比分析：将优化前后的实验数据进行对比分析，观察优化设计对机构动态性能的提升效果。通过数据对比，可以直观地看出优化设计的优势和不足。
性能评估：根据实验结果，对曲柄导杆滑块机构的动态性能进行评估。评估内容包括响应速度、稳定性、刚度等方面。根据评估结果，对机构进行进一步优化或改进。
结论总结：根据实验结果和分析结果，总结曲柄导杆滑块机构动态测试及设计实验的结论。指出实验过程中遇到的问题和解决方法，为后续的类似研究提供参考和借鉴。
五、实验注意事项
安全第一：在实验过程中，要始终注意安全。确保实验设备、工具等在使用前经过安全检查，避免因设备故障或操作不当导致的安全事故。
数据记录：在实验过程中，要认真记录各项数据。确保数据的准确性和完整性，为后续的分析和评估提供可靠依据。
设备维护：定期对实验设备进行检查和维护，确保设备的正常运行和使用寿命。如发现设备故障或异常情况，要及时采取措施进行处理。
团队协作：在实验过程中，要注重团队协作。各成员要明确自己的职责和任务，相互配合、协调工作。确保实验的顺利进行和高质量完成。
六、总结与展望
本文详细介绍了曲柄导杆滑块机构动态测试及设计实验台的实验步骤。通过实验准备、实验步骤、实验结果分析和注意事项等方面的介绍，为读者提供了一个全面、系统的实验指导。希望本文能够帮助读者更好地理解和掌握曲柄导杆滑块机构的动态性能及其优化设计方法。同时，也希望读者能够在实际应用中不断探索和创新，为机械设计领域的发展做出贡献。

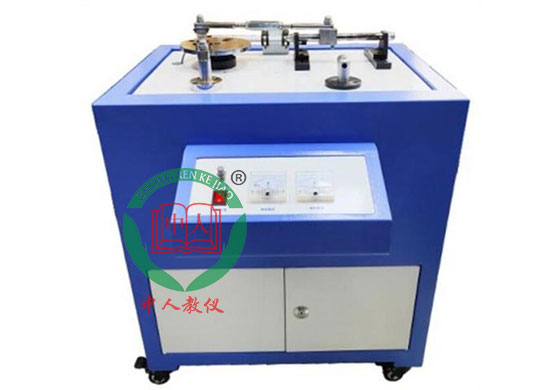

曲柄导杆滑块机构动态测试及设计实验台参数如下：
曲柄导杆滑块机构动态测试及设计实验台实验项目内容:
1.曲柄导杆滑块机构测试分析；
2.曲柄滑块机构测试分析；
3.改变机构构件的杆长和位置，进行滑块运动规律的实测与仿真，了解速度波动的影响和机构的急回特性。
4.进行机架振动的实测与仿真，了解激振力对机架振动的影响。
5.通过多媒体软件进行曲柄滑块机构的设计和连杆曲线的设计。
曲柄导杆滑块机构动态测试及设计实验台主要配置及技术参数:
1.曲柄长：40- 60mm;
2.连杆长：280-320mm;
3.滑块行程：0-1 60mm;
4.光栅角位移传感器2个5V/1000P /转;
5.直线位移传感器1个量程0-16mm线性误差< 0.5%;
6.振动传感器1个横向 灵敏度比≤5%;
7.电荷放大器1个 精度≤2% (160Hz) ;
8.带减速器的直流电机功率90W 调速范围: 0 ~ 200r/min;
9.外形尺寸:680x480x720mm; 10. 质量80kg。
