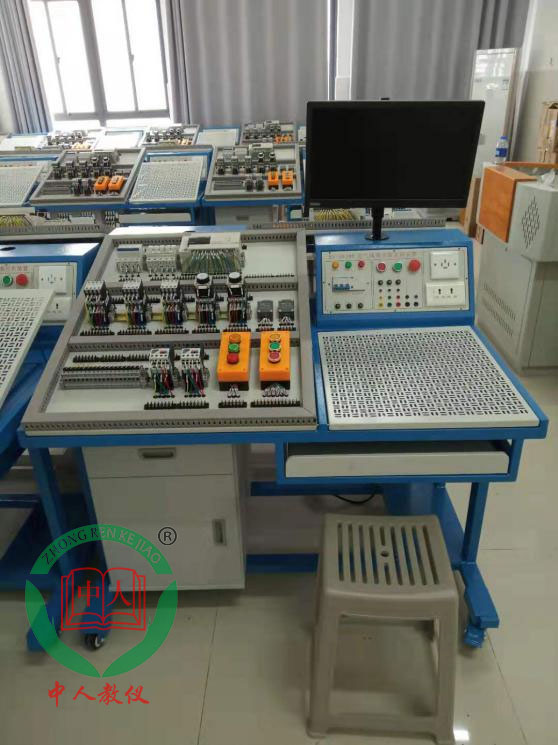

参考图片
一、概述
设备由钢板制作的考核平台、网孔板设备和电源装置等组成。根据教学和实训的需要，选择不同的元件、器件和部件，可进行不同课程模块，不同项目的实训。使用完毕的元件、器件和部件，从设备上拆下，集中保管，损坏和丢失少。设备配备漏电保护、过载和电路保护，保障人身安全和设备使用安全。
二、设备技术指标
1.外型：整体尺寸1200mm×850mm×1000mm（±10mm）；
2.设备的材料：钣金、木柜结构；
3.电源：
1)输入：三相AC 380V ±10% 50HZ 三相五线 ；
2)固定交流输出：三相五线 380V 接插式1组、220V接插式1组、220V插座式1组，380V插座式1组
4.保护：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA，带电源指示。
三、设备结构功能
设备由实训屏（内置电源）、实训桌（含键盘）、储物柜三大部分组成。钢制表面经高温喷塑处理，美观大方且有效起到防锈绝缘的作用；电源箱的布局依次为电源保护装置、电源指示装置、电源输出；
实训桌左侧安装有角度可以调节的嵌入式的考核平台1张，所有元器件均采用端子引出，学生接线只需在端子上进行接线，可以有效的保护元器件，转接端子采用接插两用端子排，方便与元器件和实训电源屏的连接，右侧装有网孔板一块，角度可调嵌入式安装；实验桌底部装有至少4个导向轮，方便设备移动；储物柜采用标准结构和抽屉式，用于存放工具以及实训资料。电脑通过可调节电脑支架安装于电源屏的上方。
四、设备可完成的典型实训项目举例
1.电动机点动与连续转动电路连接实训；
2.按钮联锁的电动机正、反转电路连接实训；
3.接触器联锁的电动机正、反转电路连接实训；
4.接触器和按钮双重联锁的电动机正、反转电路连接实训；
5.两地控制的电动机控制电路的安装；
6.电动机定子绕组串联电阻启动控制电路连接实训；
7.按钮切换的Y－△启动控制电路的连接实训；
8.电动机半波整流能耗制动控制电路连接实训；
9.电动机全波整流能耗制动控制电路连接实训；
10.电动机反接制动控制电路连接实训；
11.电动机顺序启动控制电路连接实训；
12.电动机定时运转控制电路连接实训；
13.PLC控制的三相异步电动机正反转控制
14.PLC控制的三相异步电动机Y-△启动控制
15.PLC控制的三相异步电动机降压启动控制
16.PLC控制的三相异步电动机能耗制动控制
17.变频器功能参数设置与操作
18.变频器报警与保护功能
19.多段速度选择变频调速
20.外部端子点动控制
21.控制电机正反转运动控制
22.控制电机运行时间操作
23.瞬间停电变频器参数设定
24.外部电压变频调速
25.外部电流变频调速
26.三相异步电动机的变频开环调速
27.PLC控制变频器调速
五、设备的配置
|
序号 |
名称 |
单位 |
数量 |
备注 |
|
1 |
电气装配实训装置 |
台 |
1 |
外形尺寸：1200mm×850mm×1000mm（±10mm）； 材 料：钢结构；符合国家相关环保要求； 输入电压：AC 380 V±10% 50 Hz 三相五线； 容 量：＜1.5 kVA； |
|
2 |
电气元件 |
套 |
1 |
配套 |
|
3 |
实训电机 |
台 |
1 |
三相异步电动机 （380V，单速） PN(W):60、nN(r/min):1400、 UN(V)：三相 AC 380 IN(A):0.33、连接组别：△/Y |
|
台 |
1 |
三相异步电动机（380V，单速带离心开关） PN(W):60、nN(r/min):1400、UN(V):三相 AC 380 IN(A):0.33、连接组别：△/Y |
||
|
4 |
实训用线 |
套 |
1 |
|
|
5 |
常用工具 |
套 |
1 |
一字螺丝刀、十字螺丝刀、斜口钳、剥线钳、压线钳、数字万用表 |
|
6 |
网孔板 |
块 |
1 |
斜面嵌入式设计，545×465mm 用于学生实训安装电气元件、实训内容的自主创新、实训内容扩展升级； |
|
7 |
工具箱 |
个 |
1 |
配套 |
|
8 |
实验说明书 |
套 |
1 |
指导学生实训 |
|
9 |
变频器 |
套 |
1 |
FR-E740 0.75KW |
|
10 |
PLC主机 |
套 |
1 |
FX3U-48MR |
|
11 |
考核平台电气安装板 |
套 |
1 |
|
