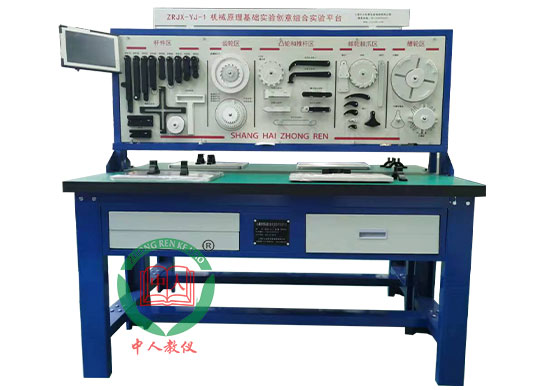

参考图片
一、技术要求
1、实验项目：（共计73项实验）
1）平面连杆机构14种
2）凸轮机构7种
3）定轴齿轮机构2种
4）2K-H周转轮系1种
5）摆线针轮机构1种
6）棘轮机构4种
7）槽轮机构2种
8）不完全齿轮间歇运动机构1种
9）渐开线齿轮机构系列实验
①渐开线形成演示实验（4项）
②范成法渐开线生成实验(范成法渐开线齿廓形成实验）（6项）
③渐开线直齿圆柱齿轮几何参数测定实验：
a）标准直齿圆柱齿轮几何参数测定实验（8项）
b）正变位直齿圆柱齿轮几何参数测定实验（8项）
c）负变位直齿圆柱齿轮几何参数测定实验（8项）
d）渐开线直齿圆柱齿轮传动啮合参数测定实验（4项）
10）确定孔与轴的配合类型及基准制，选择加工精度等级
11）测绘零部件图及装配图
12）拟定零件加工工艺路线及装配工艺过程
2、基本结构
实验台配置实验桌，主要零部件挂在实训桌上的绘制图形和标注名称的存放架上，学生动手拼装时在实训桌上进行。实验台由机架模块、机构零部件模块、工作台模块、标准件模块、工量具模块、渐开线形成模块、齿廓形成仪模块、渐开线齿轮及其啮合参数测定模块等组成。
A、该工作台采用单面台式结构，上置10吋平板显示器1台，可显示操作各机构搭接拆装过程和使用方法，方便学生观看。
3、主要功能
实验台能够拼装30多种平面机构，还能学习培训《机械原理》课程“齿轮机构”一章中的渐开线的形成、特性，渐开线齿轮各部分的名称和尺寸，直齿圆柱齿轮公法线长度，一对渐开线齿轮的啮合传动，渐开线齿轮传动的重合度，渐开线齿轮的加工，渐开线齿轮的根切现象，用标准齿条型刀具切制标准齿轮而不发生根切的最少齿数，齿轮的变位原理，避免根切的最小变位系数，变位齿轮的几何尺寸，变位齿轮传动等14节的教学内容。
实验台配置实验桌，主要零部件挂在实训桌上的挂架上，学生动手拼装时在实训桌上进行；是一个集原理、设计、机械制造、装配及工艺检测等各知识训练于一体的综合实验台。
4、技术参数
1）工作台模块由工作台桌、挂板组成工作台桌：长1600mm、宽650mm、高800mm，有2个抽屉。平面机构存放架：长1600mm、高600mm，零部件分五个单元配挂齿轮机构存放架：长1600mm、高600mm，零部件分四个单元配挂。主要零部件挂在挂板上;实训桌、挂板和挂架采用优质冷作钢板经钣金加工而成。
2）机构零部件模块：由铝合金制而成分为：杆件类、齿轮类、凸轮和推杆类、棘轮棘爪类、槽轮类、其他件。
3）机架模块：由演示板组件、摇把组件组成
4）标准件模块
5）工量具模块
6）渐开线形成模块
7）齿廓形成仪模块
8）渐开线齿轮及其啮合参数测定模块
