产品名称：[ZRSYX-MN 模拟电路实验箱]
上海中人专业提供ZRSYX-MN 模拟电路实验箱,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRSYX-MN 模拟电路实验箱，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRSYX-MN 模拟电路实验箱，是中人公司的品质效益保障教学产品。
文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：
ZRSYX-MN 模拟电路实验箱
ZRSYX-MN 模拟电路实验箱

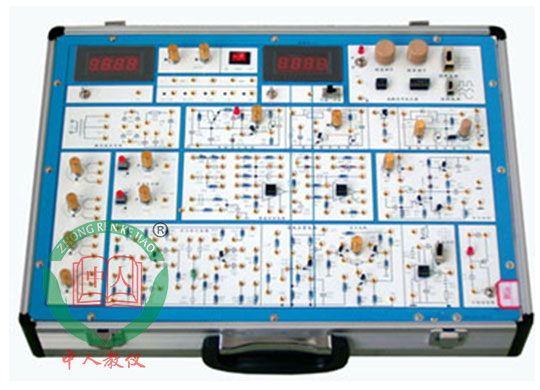

参考图片
模拟电路实验箱将所有实验模块分类集中分布于线路板上，由锁紧式插孔将引线引出，学生可按照各实验项目自已动手搭建电路，有利于培养学生的思维能力及动手能力，也增强了该实验箱的适用性。模拟电路实验箱以《高等工业学校电子技术基础课程教学基本要求》中确定的教学实验要求为基础，包括了《模拟电子技术基础》课程全部实验内容，是专为各大专院校、中等专业学校和电大、职大等学生学习电子技术、电子线路等课程开发的最新型实验设备。
一、实验箱组成
（1）结构：铝合金框架，防火材料，环保胶水，拉手，质量可靠，坚固耐用。
（2）电源：输入：AC 220V±10%，50HZ ，开关带有LED电源指示灯
输出：※DC：- 5V～-12V可调， I≥0.5A
※DC：＋5V～＋27V可调, I≥0.5A
※DC：±12V，+5V，DC I≥1A
※AC: 7.5V×2；AC I≥0.15A
以上各路输出均有有过流、短路、过热等保护措施，自动恢复功能，可通过直流电压表实时监控电压值，内阻小于0.1欧姆。
（3）两路可调直流信号源：
双路-0.5V～＋0.5V；－5V～＋5V两档连续可调。
（4）低频信号源:2HZ-20KHZ 四档可调 输出幅度：0-10V
分别可输出方波、三角波、正弦波三种波形
（5）数字式频率计(测量范围：0~200KHZ)
（6）数字直流电压表（测量范围：0~200V）
（7）分立元件电路
整流、滤波和稳压电路；单级放大电路；两级阻容耦容放大电路；负反馈放大电路；射极跟随器；差动放大电路；互补对称功放电路；电位器组；电阻、电容和二三极管、扬效应管、可控硅等组成。
（8）集成模拟电路
两个独立的运算放大器(741)；集成功放(LM386)
（9）提供5只高精度电位器（1K，10K，100K，470K，1M）
（10）提供1只8W扬声器
（11）元件区还提供多种规格电阻、电容，二极管供用户自由搭建使用。
（12）提供详细实验指导书、WORD电子文档等。
二、主要特点
该实验箱的实验板正面采用进口波纹漆为底,印有原理图及符号，装有相应元器件，增加了学生的感性认识,需要测量及观察的部分，装有锁紧式接插件，使用直观、可靠，维修方便、简捷,实验电路采用单元电路方式设计，每个单元电路以基本电路为主,再连接不同的元件为该电路参数或通过不同的单元电路组合,完成不同的实验要求。该箱由一体形铅合金型材制成，色泽造型高雅气派,箱体牢固可靠,不变形，重量轻,绝缘安全性能好,开关箱盖方便可靠，外型美观。
三、 实验项目
1.晶体管单级放大电路
2.晶体管两级放大电路
3.负反馈放大电路
4.射极跟随器
5.差动放大电路
6.比例求和运算电路（集成运算放大器基本应用）
7.积分与微分电路 （集成运算放大器基本应用）
8.波形发生电路 （集成运算放大器基本应用）
9.有源滤波器 （集成运算放大器基本应用）
10.电压比较器（集成运算放大器基本应用）
11.集成电路RC正弦波振荡器
12.集成功率放大器（LM386）
13.整流滤波与并联稳压电路
14.串联型晶体管稳压电源电路
15.集成稳压器
16.RC正弦波振荡器
17.LC振荡器及选频放大器]
18.电流/电压转换电路
19.电压/频率转换电路
20.OTL互补对称功率放大器
21.波形变换电路
22.扬效应管放大器实验
23.可控硅实验电路
24.函数信号发生器实验
原文网址：
/proshow.asp?ID=429
尊敬的用户：
如果您对我们的ZRSYX-MN 模拟电路实验箱比较满意，想要建设与ZRSYX-MN 模拟电路实验箱相关的实训室或者想要知道更多的资料，请直接在线咨询或者来电详询，我们会有专门的客服和您对接，帮助您了解ZRSYX-MN 模拟电路实验箱。
售后：我们承诺在质保期内，若ZRSYX-MN 模拟电路实验箱出现属于质量问题造成零部件损坏的，我们提供免费维护与维修，若需要专业的技术人员进行维修，我们也可以通过对ZRSYX-MN 模拟电路实验箱故障诊断后，派人上门维。中人公司还承诺：在质保期外，维修和更换ZRSYX-MN 模拟电路实验箱零部件仅收成本费的。
