项目

基本理论及专业课程的实验教学

实验教学

1、了解填料塔吸收/解析装置的基本流程及设备结构；

2、掌握总体积传质系数的测定方法；

3、观察了解液体喷淋密度对总体积传质系数的影响。

操作实训功能

操作实训内容

开车准备

1、流程图的识读

2、熟悉现场装置及主要设备、仪表、阀门的位号、功能、工作原理和使用方法

3、按照要求制定操作方案

4、公用工程的引入（水、电）并确保正常

5、原料（吸收质）的准备（CO2钢瓶及减压的使用）

6、检查流程中各设备、管线、阀门是否处于正常开车状态

7、设备上电，检查各仪表状态是否正常；动设备试车

开车

1、按正确的开车步骤开车

2、根据指令调节吸收质流量、浓度、吸收剂、解吸收流量到指定值

正常操作

3、能改变吸收质流量、浓度；吸收剂、解吸气流量到指定值并保持正常操作

按照要求巡查各浓度、温度、压力、流量、液位值并做好记录；能及时判断各指标否正常

4、按照要求巡查动设备（离心泵、鼓风机）的运行状况，确认并做好记录

观察正常操作时吸收塔及解吸塔的操作状况并确认，并指出可能影响其操作的因素

5、能按正常操作调节吸收质、吸收液、解吸收及尾气的浓度

6、能测定塔压降、液泛速度和体积传质系数、传质单元数和传质单元高度

停车

1、按正常的停车步骤停车

2、检查停车后各设备、阀门、储罐液位、CO2钢瓶的状态，确认后做好记录

事故处理

1、在正常操作中通过DCS系统中的工程师站（教师站）给出隐蔽指令，观察、分析因CO2流量变化导致进口混合气浓度、流量变化引起的系统操作异常并恢复至正常操作状态

2、在正常操作中通过监控软件给出隐蔽指令，观察、分析因解吸气流量变化引起的异常现象并恢复至正常操作状态

3、在正常操作中通过监控软件给出隐蔽指令，观察、分析因空气流量变化导致吸收质浓度、流量变化引起的系统操作异常并恢复至正常操作状态

4、在正常操作中通过监控软件给出隐蔽指令，观察、分析因吸收剂流量变化引起的异常现象并恢复至正常操作状态

设备维护

1、离心泵的开、停、正常操作及日常维护

2、鼓风机的开、停、正常操作及日常维护

3、空压机的开、停、正常操作及日常维护

4、填料吸收塔及解吸收塔的构造、工作原理、正常操作及维护

5、主要阀门（吸收塔、解吸塔底液位，氧气、空气流量调节）的位置、类型、构造、6、工作原理、正常操作及维护

6、CO2浓度、温度、流量、压力传感器的测量原理；浓度、温度、压力显示仪表及流量控制仪表的正常使用

控制仪表

1、温度、流量、压力传感器的测量原理；温度、压力显示仪表及流量控制仪表正常使用。

2、控制执行装置变频器的正常使用。

3、了解吸、解塔控制时需要检测及控制的参数、检测位置、检测传感器及控制方法。

监控软件

1、上位组态监控平台软件的熟悉、了解及使用

序号

设备名称

型号规格/参数说明

单位

数量

备注

1.1.

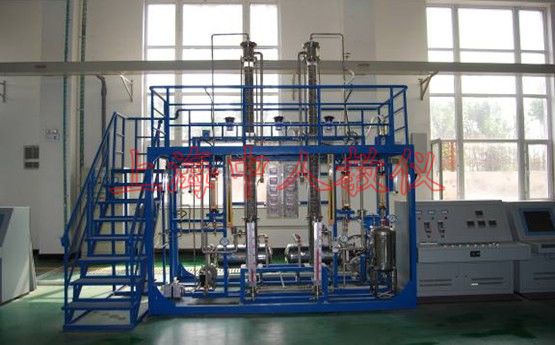

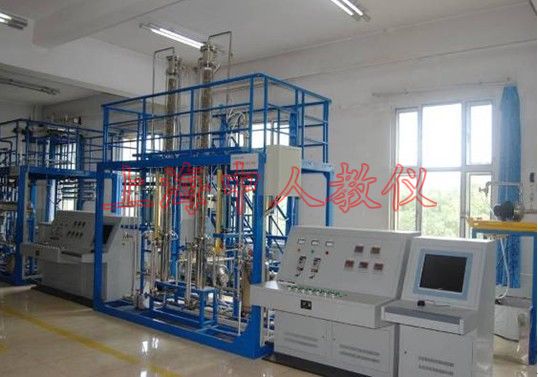

吸收解吸实训装置对象

ZRXSJX-SX

套

1

1.1.1.

框架\楼梯\护栏

长*宽*高：3700*1500*3400

上层及下层平台主骨架用8#槽钢（Q235），辅助骨架用4#角钢（Q235），4个安装支柱用Φ89*3钢管（Q235），安装板用δ8钢板（Q235）。平台等分2块便于运输。平台板用δ3扁豆型花纹板（Q235）。

楼梯放在框架左侧，楼梯骨架共4#角钢（Q235），楼梯板用δ3扁豆型花纹板（Q235）。

护栏竖式安装柱用30×30×δ1.5方钢管（Q235），横向管用Φ25*δ1.5钢管（Q235）。安装板用δ4钢板（Q235）。

套

1

1.1.2.

紧固件

与法兰，阀门，框架、楼梯，护栏，支架配合,法兰阀门安装螺丝用相应的碳钢螺丝（Q235，带平弹垫），框架，护栏，支架安装螺丝用相应的镀锌螺丝。

套

1

1.1.3.

法兰

与相应设备支架配套不锈钢（201）

套

1

1.1.4.

阀门

与设备、管线配合（见2.8阀门详单）

套

1

1.1.5.

管线

与设备配合

套

1

1.1.6.

V101-解吸剂储液罐

Φ350*600*δ1.5（不含封头长度）

筒体用δ1.5不休钢冷轧2B板（304），封头用内径Φ350*δ2不锈钢封头，常温常压

台

1

1.1.7.

V102-2#解吸剂储液罐

Φ350*600*δ1.5（不含封头长度）

筒体用δ1.5不休钢冷轧2B板（304），封头用内径Φ350*δ2不锈钢封头，常温常压

台

1

1.1.8.

V103-解吸气体缓冲罐

Φ300*400*δ1.5（不含封头长度）

筒体用δ1.5不休钢冷轧2B板（304），封头用内径Φ300*δ2不锈钢封头，常温常压

台

1

1.1.9.

V104-解吸塔CO2防倒灌筒

304不锈钢，高硼硅可视玻璃，φ108×150mm

台

1

1.1.10.

V105-吸收塔进口CO2干燥器

φ106、高180，滤芯5微米

台

1

1.1.11.

V106-吸收塔出口CO2干燥器

φ106、高180，滤芯5微米

台

1

1.1.12.

V107-解吸塔出口CO2干燥器

φ106、高180，滤芯5微米

台

1

1.1.13.

T101-吸收塔

主体硬质玻璃φ120×10－2000 mm；上出口段，304不锈钢φ120×300 mm；下部入口段，304不锈钢φ100×500 mm；填料为高效规整填料，带工业积液环及液体分布器。

台

1

1.1.14.

T102-解吸塔

主体有机玻璃φ120×10－2000 mm；上出口段304不锈钢φ120－300 mm；下部入口段不锈钢φ120－500 mm；填料为高效规整填料，带工业积液环及液体分布器。

台

1

1.1.15.

P101-吸收塔液泛气泵

高效低噪旋涡气泵，HG-370-C（380V）,最大流量50m3/h

台

1

1.1.16.

P102-解吸塔解吸气泵

高效低噪旋涡气泵，HG-750-C（380V）,最大流量140m3/h

台

1

1.1.17.

P103-吸收塔空气泵

电磁空气泵，ACO-016，220V，450L/min

台

1

1.1.18.

P104-吸收液泵，P105-解吸液泵

离心泵，WB50-025/380V，1.2-4.8m³/h

2

台

1.2.

吸收解吸实训装置传感器

套

1

1.2.1.

AP101-CO2浓度传感器

0—20%，DC15V供电，0-5V输出，吸收塔进气浓度测量，

台

1

1.2.2.

AP102-CO2浓度传感器

0—20%，DC15V供电，0-5V输出，吸收塔出气浓度测量

台

1

1.2.3.

AP103-CO2浓度传感器

DC24V供电，4-24mAl输出，解吸塔出气浓度测量

台

1

1.2.4.

FI104-玻璃转子流量计

LZB-25，100-1000L/h，水，吸收塔进液体流量测量。不锈钢、有机玻璃，法兰式。

台

1

1.2.5.

FI105-玻璃转子流量计

LZB-25，100-1000L/h，水，解吸塔进液流量测量。不锈钢、有机玻璃，法兰式。

台

1

1.2.6.

FI103-玻璃转子流量计

LZB-10，0.25-2.5m³/h，气，吸收塔进气流量测量。

台

1

1.2.7.

FI107-玻璃转子流量计

LZB-25，1-10m³/h，气，解吸塔进气流量测量。不锈钢、有机玻璃，法兰式。

台

1

1.2.8.

FI101-玻璃转子流量计

LZB-4，40-400L/h，吸收塔1#二氧化碳进气流量测量。不锈钢、有机玻璃，2分内丝连接。

台

1

1.2.9.

FI102-玻璃转子流量计

LZB-4，40-400L/h，吸收塔2#二氧化碳进气流量测量。不锈钢、有机玻璃，2分内丝连接。

台

1

1.2.10.

FI106-玻璃转子流量计

LZB-4，40-400L/h，解吸塔二氧化碳进气流量测量。不锈钢、有机玻璃，2分内丝连接。

台

1

1.2.11.

FIC107-孔板流量计

见图纸，解吸塔进气流量测量。不锈钢，法兰式。

台

1

1.2.12.

FIC104-涡轮流量计

LWGY-10AP 0.2-1.2m³/h，水，吸收塔进液流量测量。不锈钢，4分外丝连接。

台

1

1.2.13.

FIC105-涡轮流量计

LWGY-10AP 0.2-1.2m³/h，水，解吸塔进液流量测量。不锈钢，4分外丝连接。

台

1

1.2.14.

LI101-玻璃管液位计

DN20/L650，法兰式，吸收塔底液位测量。

套

1

1.2.15.

LI102-玻璃管液位计

DN20/L650，法兰式，解收塔底液位测量。

套

1

1.2.16.

LI103-玻璃管液位计

DN20/L290，法兰式，吸收液罐液位测量。

套

1

1.2.17.

LI104-玻璃管液位计

DN20/L290，法兰式，解吸液罐液位测量。

套

1

1.2.18.

PI101-膜盒压力表

Y100， 0-10Kpa，膜盒，吸收塔进气压力测量。

个

1

1.2.19.

PI102-膜盒压力表

Y100， 0-10Kpa，膜盒，解吸塔进气压力测量。

个

1

1.2.20.

PI103-膜盒压力表

Y100， 0-10Kpa，膜盒，解吸气缓冲罐压力测量。

个

1

1.2.21.

101DPI-玻璃U型差压计

L800，吸收塔塔顶塔底压差测量。

个

1

1.2.22.

101DPI-玻璃U型差压计

L800，解吸塔塔顶塔底压差测量。

个

1

1.2.23.

TT101-PT100热电阻

L=50，吸收塔进气温度测量。

套

1

1.2.24.

TT102-PT100热电阻

L=50，吸收塔进液温度测量。

套

1

1.2.25.

TT103-PT100热电阻

L=50，解吸塔进气温度测量。

套

1

1.2.26.

TT104-PT100热电阻

L=50，解吸塔进液温度测量。

套

1

1.3.

吸收解吸实训装置控制显示仪表

1.3.1.

温度检测显示仪表

智能巡检仪，AI706MA

台

2

1.3.2.

压差检测显示仪表

智能数显仪，AI708A

台

2

1.3.3.

流量检测显示仪表

智能流量积算仪AI708HAI2X3

台

2

1.3.4.

流量检测显示仪表

智能流量积算仪AI708HAI4X3

台

1

1.3.5.

浓度检测显示仪表

智能显示仪AI501AX3

台

3

1.3.6.

吸收解吸液体流量控制

智能调节控制仪AI818A2X4S4

台

2

1.4.

吸收解吸实训装置执行器

1.4.1.

电磁阀

12W-160-15，DN15,常闭

台

1

1.4.2.

变频器

AVT12H037，变频器，规格：单相220V ；0.37KW（0-50）Hz

台

2

1.5.

智能仪表电器控制台及计算机控制操作台

1.5.1.

智能仪表电器控制台

1650X700X1400钢质喷塑琴式结构就地仪表电器操作台（含仪表、嵌入式微机位及开关位，并内含DCS接入口）。内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；同时每一组强电输出都有旋钮开关控制，保证设备安全，操作控制便捷；装有分相指示灯，开关电源，接触器，固态继电器，自锁开关，塑铜线，橡套线，屏蔽线，铝合金线槽等。

台

1

1.6.

就地智能仪表计算机控制系统

1.6.1.

操作员站上位监控计算机

品牌计算机：双核2.0G，内存2GDDR2，硬盘250G，光驱，鼠标，键盘，3年质保，显示器：19”液晶，全国联保；操作系统：正版WINDOWS XP。

台

1

1.6.2.

通讯网络转换器

RS485/232通讯转换器

个

1

1.7.

智能仪表上位监控软件

1.7.1.

MCGS工控组态软件

MCGS5.5工控组态软件平台软件

1

1.7.2.

上位监控软件（以工控组态软件为平台软件）

TXTSX-V1.2;

1

1.8.

阀门详单

1.8.1.

HV0101-丝口闸阀

涡流气泵B保护阀

个

1

1.8.2.

HV0102-丝口水嘴

解吸气体缓冲罐放净口

个

1

1.8.3.

HV0103-丝口球阀

解吸气体缓冲罐放空阀

个

1

1.8.4.

HV0104-丝口闸阀

解吸气体缓冲罐出口阀

个

1

1.8.5.

HV0105-丝口水嘴

低位放净阀

个

1

1.8.6.

HV0106-丝口球阀

解吸塔顶排空阀

个

1

1.8.7.

HV0107-丝口水嘴

解吸塔顶取样口

个

1

1.8.8.

HV0108-丝口闸阀

涡流气泵出口阀

个

1

1.8.9.

HV0109-丝口闸阀

电磁空气泵出口阀

个

1

1.8.10.

HV0110-丝口水嘴

吸收塔进气取样口

个

1

1.8.11.

HV0111-丝口球阀

吸收塔顶排空阀

个

1

1.8.12.

HV0112-丝口水嘴

解吸塔顶取样口

个

1

1.8.13.

HV0113-丝口水嘴

二氧化碳接口

个

1

1.8.14.

HV0114-丝口球阀

二氧化碳电磁阀旁路阀

个

1

1.8.15.

HV0115-丝口球阀

二氧化碳电磁阀前阀

个

1

1.8.16.

HV0116-丝口球阀

二氧化碳电磁阀后阀

个

1

1.8.17.

HV0117-丝口球阀

防倒灌筒入口阀

个

1

1.8.18.

HV0118-丝口水嘴

防倒灌筒放净口

个

1

1.8.19.

HV0119-丝口球阀

防倒灌筒出口阀

个

1

1.8.20.

HV0120-丝口闸阀

离心泵A入口阀

个

1

1.8.21.

HV0121-丝口闸阀

离心泵A回流阀

个

1

1.8.22.

HV0122-丝口闸阀

离心泵A出口阀

个

1

1.8.23.

HV0123-丝口水嘴

吸收塔底液取样口

个

1

1.8.24.

HV0124-丝口球阀

吸收塔排污阀

个

1

1.8.25.

HV0125-丝口闸阀

吸收塔出料阀

个

1

1.8.26.

HV0126-丝口球阀

吸收剂储液罐加料阀

个

1

1.8.27.

HV0127-丝口球阀

吸收剂储液罐放空阀

个

1

1.8.28.

HV0128-丝口闸阀

离心泵B入口阀

个

1

1.8.29.

HV0129-丝口闸阀

离心泵B回流阀

个

1

1.8.30.

HV0130-丝口闸阀

离心泵B出口阀

个

1

1.8.31.

HV0131-丝口水嘴

解吸塔底液取样口

个

1

1.8.32.

HV0132-丝口球阀

解吸塔排污阀

个

1

1.8.33.

HV0133-丝口闸阀

解吸塔出料阀

个

1

1.8.34.

HV0134-丝口球阀

解吸剂储液罐加料阀

个

1

1.8.35.

HV0135-丝口球阀

解吸剂储液罐放空阀

个

1

1.8.36.

HV0136-丝口水嘴

解吸剂储液罐取样口

个

1

1.8.37.

HV0137-丝口球阀

解吸剂储液罐排污阀

个

1

1.8.38.

HV0138-丝口水嘴

吸收剂储液罐取样口

个

1

1.8.39.

HV0139-丝口球阀

吸收剂储液罐排污阀

个

1

1.8.40.

HV0140-丝口球阀

排污总阀

个

1
