表1：设备总表

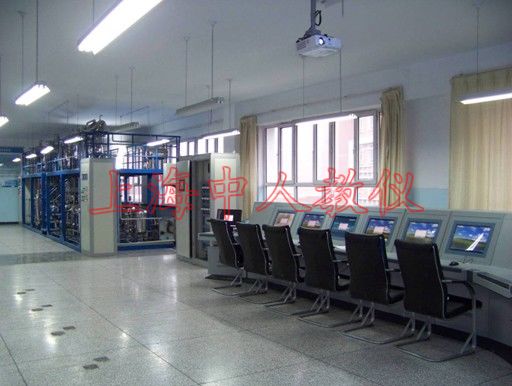

设置一个独立的总控制室，对典型化工连续生产流程实训场装置系统中需集中的控制信号均接至DCS控制站。控制室内配置有工业操作台、计算机、DCS控制柜、网络部件、投影仪等。一个总控制室内配置独自的DCS现场控制站及带转角的6工位DCS现场工程师/操作员站监控盘台系统。

序号

设备名称

数量

单位

产地

备注

     1、

DCS集散控制系统

（含机柜，控制站硬件，所有软件等）

1

套

     2、

豪华6联体环形操作盘台

1

套

     3、

工程师与操作站计算机（教师端+学生端）

6

套

表2：DCS控制站I/O点数统计

序号

信号类型

实际I/O点数

     1、

模拟量输入（AI）

4～20Ma/1-5V

满足典型化工连续生产流程实训场装置系统需要并有30％富余量。

     2、

模拟量输出（AO）

4～20mA

     3、

开关量输出（DO）

16点

表3：DCS控制站硬件清单

序号

名    称

型号、性能说明

数量

备注

     1、

DCS工业标准机柜

DCS标准电器控制柜：高x宽x深：2100x800x600mm(带接地线柱)

1套

工业标准柜

     2、

I/O机笼标准套件

10槽工业标准机笼

1套

卡件机笼

     3、

总线底板

10槽总线底板

1套

     4、

数据转发卡

1块

通讯卡

     5、

主控制单元（冗余）

控制模板

1套

主控制卡

     6、

电源箱机笼

1套

安装电源箱

     7、

系统电源组件（冗余24V电源模件）

1套

设备电源

     8、

24V电源组件

24VDC电源组件

1套

为传感器单独提供电源

     9、

散热组件

1个

   10、

单路全隔离电流AI输入模块（冗余）

66块

   11、

单路全隔离万能6路AI输入模板（冗余）

11个

安装模拟量输入AI模块

   12、

单路全隔离电流输出模块（冗余）

22块

信号输出

   13、

单路全隔离6路电流输出模板（冗余）

4个

安装输出模块

   14、

双路光隔离16D/O数字量输入模块（冗余）

1个

开关量输出14点

   15、

通用型转接端子盒

I/O卡件与外围接线的转接

   16、

槽位保护卡

2个

备用保护

   17、

机柜内附件

1套

安装电源箱

   18、

通讯电缆

50米

   19、

接线端子

魏德米勒

100个

   20、

数字量输出隔离继电器

DC24V

24个

   21、

隔离接线端子

魏德米勒10A

300

   22、

线缆

带屏蔽金属层的屏蔽信号线缆

若干

   23、

其他

若干

表4、DCS中控室上位监控系统工程师站/操作员站硬件

序号

设备名称

型号规格

数量

备  注

     1、

100M以太网卡

TP-LINK 10M/100M以太网卡

6个

     2、

TP-LINK 1OM/100M16口交换机

工程师站/操作软站公用部件

1台

     3、

豪华四连体环形电脑操作台

带转角豪华6组合微机操作盘台（DCS中控室使用）6500X1100X1300；材料1.5－2.0mm优质冷轧板；结构：全钢制、组合式；表面：酸洗、磷化、静电喷涂；特点：可根据机房及设备大小随意组合。

1套

DCS控制中控室按照标准工业化中控室建设。建立现代流程工业企业信息自动化控制的场景及概念

     4、

豪华操作员站转椅

带6个操作员站转椅。

6个

     5、

打印机

HP1007激光打印机

1台

     6、

电脑（工程师站/操作员站电脑）

品牌计算机：双核2.0G，内存2GDDR2，硬盘250G，光驱，鼠标，键盘，3年质保，显示器：19”液晶，全国联保；操作系统：正版WINDOWS XP

6台

5、DCS控制软件系统工程师站/操作员站软件

序号

名称

型号

数量

备  注

     1、

操作员站监控组态软件

工业组态软件运行版

4套

     2、

工程师站系统组态软件/控制器运行软件(带狗)

工业组态软件（系统组态软件）

1套

系统组态软件

包含在工程师站系统组态软件中

1套

硬件设备组态软件

1套

数据库组态软件

1套

控制组态软件

1套

图形组态软件

1套

OPC客服端软件

1套

算法组态软件

1套

事故追忆及故障分析软件

1套

     3、

工程师站软件狗+操作员站软件狗

1套

软件授权

     4、

操作员站软件狗

5套

软件授权

     5、

OTS操作员仿真培训系统

OTS培训软件系统：

（1）规格：多用户服务器安装版，包含：制备工段；煤气化工段（含黑灰水处理工段）；耐硫变换工段；低温甲醇洗工段；甲醇合成精馏工段（体现60万吨新型煤气化制甲醇真实工艺流程运行参数操作）。

（2）系列软件内容：通过局域网连接教师站。

（3）能对实验流程中的各个工段设备可以进行仿真操作，在该仿真软件上完成全实训过程的操作，并能重新设置初始条件。

（4）具有操作指导及智能评价系统。

（5）支持实验报告处理及打印功能：实验数据自动记录、实验数据采集、计算，生成实验报告表格。

功能：

1、基本功能（学员站功能）：

①生动丰富的多种界面表现形式。

②分组培训，与工厂班组方式完全一致，包含更多的教学内涵。

③对生产过程工艺进行实时动态模拟。

④评核系统的准确性、客观性、实时性。

⑤跨专业、培养综合技能。

2、高级功能（教师站功能）：

①与学生机的通讯基于.NET Remoting协议的方式。

②教师流程分析功能：各种和流程相关的分析曲线和流程关键指标性能情况。

③学员组的考试成绩管理。学员组操作步骤成绩在线显示。

④断点回溯功能：对于复杂场景，可保存未完成的训练，并在下一次回溯。

系统结构：教师站，模拟服务器，场景组态站，培训仿真系统接口，操作员站等。

（1）模拟服务器:采用高性能计算服务器，负责对已配置好的对象模型进行高性能模拟仿真，从而完成复杂度较高的精确计算。运行在模拟仿真平台上的模型机运行时和组态服务器，为系统其它部分的工作提供底层可靠服务。

（2）场景组态站：该站主要面对工程师，对系统内各个部分的相互关系进行统一组态，包括教师机和学员机之间的交互关系、学员与现场模型之间的互动关系、模型的动态情况等。场景组态工作站最终的组态，将下载到位于模拟服务器上的组态服务上。

（3）教师站：负责管理和监控学员的学习情况，给学员布置练习，为其设置各种故障点，对学员进行考评等。教师站能够方便的回溯到任何一个模拟环节上，以供学生对某个学习点进行反复操作、熟练。

（4）仿真培训系统接口机：主要完成操作员站软件和仿真系统的衔接。接口机一方面应完成对模拟服务器内的运行时和数据层进行访问，另一方面应是教师站向学员站传送各种指令和信息的桥梁。

（5）操作员站：学员在操作员站上完成各种故障的排除，和基本操作技能的练习。操作员站的各种操作画面和操作方式和工业现场的情景完全一致。

工段

煤化工设备结构仿真软件（三维及两维动画仿真

采用动画、录像、语音解说等多媒体手段实现重要设备结构和工作原理的展示与讲解，做到事物操作与仿真培训相结合，在提高学员动手能力的同时，使其深入理解设备的原理、性能，做到理论和实践相结合，切实提高学员的技能水平与理论水平。

1、   煤化工生产企业动设备（单、多级）离心泵、柱塞泵结构和结构、拆装及组装三维动画及仿真软件；

2、  煤化工生产企业静设备（气化炉、变换炉、合成反应炉、净化再生塔系列、筛板塔、浮法塔、泡罩塔工作原理。结构、拆装及组装三维动画及仿真软件）

3、   煤化工生产企业换热设备（列管式、浮头式、U形管式、卧式、线绕式等换热器工作原理。结构、拆装及组装三维动画及仿真软件工作原理。结构、拆装及组装三维动画及仿真软件）

煤化工安全生产仿真软件。

1套

表6、DCS中控室、讨论室多媒体系统配置清单及参数要求

序号

设备名称

型号

数量

备  注

     1、

投影机

夏普XG-M830XA投影机，类型：教育会议型 投影机技术： DLP 投影机亮度：3000流明 标准分辨率：1024×768对比度： 2200:1 技术类型及规格：0.55”DLP芯片屏幕比例：4:3/16:9 部件尺寸：0.55英寸 重量：2.9kg

1

     2、

投影幕布

120寸电动投影幕布

1
